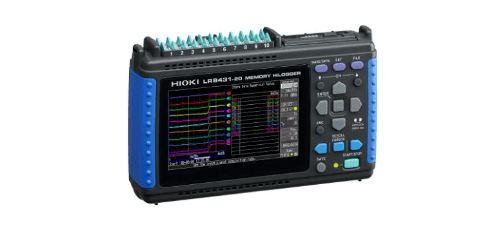

Thiết bị Hioki Memory HiLoggers là các thiết bị ghi dữ liệu tốc độ cao nhiều kênh dùng để thu các tín hiệu như điện áp, nhiệt độ, điện trở hoặc độ ẩm, một vài model cách ly hoàn toàn giữa các kênh và chống nhiễu mạnh mẽ. LR8431 ghi dữ liệu ở tốc độ 10ms trên 10 kênh đồng thời và có màn hình LCD sáng rõ giúp cho việc hiển thị rõ nét các dạng sóng
Thông số kỹ thuật
| Số lượng kênh | Analog: 10 kênh cách ly sử dụng phương pháp đầu vào quét (khối đầu cuối vít đường kính M3 mm)
Xung: 4 kênh (Tất cả các đầu vào xung chung chân nối đất với thiết bị chính) |
| Thông số đo | Điện áp: ± 100 mV đến ± 60 V, 1-5V f.s. 6 dải, độ phân giải tối đa 5µV
Nhiệt độ (cặp nhiệt điện): -200 ˚C đến 1800 ˚C (phụ thuộc vào cảm biến), 1 dải (K, J, E, T, N, R, S, B), độ phân giải tối đa 0,1 ˚C Nhiệt độ (cảm biến Pt 100): không hỗ trợ Độ ẩm: không hỗ trợ Tổng số xung: xung 0 đến 1000M, 1 phạm vi (Tiếp điểm ‘a’ không có điện áp, bộ thu mở hoặc đầu vào điện áp), độ phân giải tối đa 1 xung Số vòng quay: 0 đến 5000 / n (r / s) f.s. 1 dải (tiếp điểm không có điện áp ‘a’, bộ thu mở hoặc đầu vào điện áp), Độ phân giải 1 / n (r / s) Lưu ý: n = xung trên mỗi vòng quay (1 đến 1.000) |
| Đầu vào tối đa cho phép | DC 60 V (đầu vào analog), DC -5 V đến 10 V (đầu vào xung) |
| Điện áp định mức tối đa tới đất | AC 30 Vrms, DC 60 V (Điện áp giới hạn trên không gây hư hỏng khi đặt vào giữa kênh đầu vào và khung và giữa mỗi kênh đầu vào) |
| Thời gian lấy mẫu | 10 ms đến 1 giờ, 19 lựa chọn (Tất cả các kênh đầu vào được quét trong mỗi khoảng thời gian ghi.) |
| Bộ lọc có thể lựa chọn | 50 Hz, 60 Hz hoặc TẮT (lọc kỹ thuật số tần số cao trên các kênh tương tự) |
| Dung lượng bộ nhớ | Bộ nhớ trong: 3,5 M-words, Bộ nhớ ngoài: thẻ CF hoặc thẻ nhớ USB (chỉ thẻ HIOKI CF mới đảm bảo hoạt động chính xác) |
| Giao tiếp ngoài | Ổ cắm USB 2.0 mini-B × 1; Chức năng: Điều khiển từ PC, Truyền tệp từ thẻ CF đã cài đặt sang PC (không thể chuyển tệp từ thẻ nhớ USB được kết nối sang PC qua giao tiếp USB), Sao chép dữ liệu giữa thẻ CF và thẻ nhớ USB |
| Khe cắm thẻ SD | Khe cắm thẻ SD tiêu chuẩn × 1 (có hỗ trợ thẻ nhớ SD/ thẻ nhớ SDHC), Các tuỳ chọn đảm bảo vận hành: Z4001, Z4003 |
| Hiển thị | Màn hình màu LCD, 4.3-inch WQVGA-TFT (480 × 272 dots) |
| Các chức năng | Lưu dữ liệu vào thẻ CF hoặc thẻ nhớ USB trong thời gian thực, Tính toán số, v.v. |
| Nguồn điện
| Bộ chuyển đổi AC Z1005 (100 đến 240 V AC, 50/60 Hz) Bộ pin 9780: sử dụng liên tục trong 2.5 giờNguồn cấp 12 V DC: 10 đến 16 V (vui lòng liên hệ với nhà phân phối HIOKI để biết cáp; chiều dài cáp dưới 3 m / 9,84 ft) |
| Kích thước và khối lượng | 176 mm (6.93 in) W × 101 mm (3.98 in) H × 41 mm (1.61 in) D,
550 g (19.4 oz) (không bao gồm bộ Pin 9780) |
| Phụ kiện | Hướng dẫn đo ×1, Đĩa CD (Hướng dẫn sử dụng PDF, Logger Utility, Hướng dẫn sử dụng Logger Utility) ×1, Dây cáp USB ×1, Bộ chuyển đổi AC Z1005 ×1 |
Phụ kiện mua thêm (Optional)
| Cáp kết nối cho đầu vào xung, 1.5m | 9641 |
| Thẻ nhớ PC Card 512Mb | 9728 |
| Thẻ nhớ PC Card 1Gb | 9729 |
| Thẻ nhớ PC Card 2Gb | 9730 |
| Bộ pin | 9780 |
| Tấm bảo vệ màn hình | 9809 |
| Bọc đựng mềm | 9812 |
| Hộp đựng cứng | 9782 |
