| Mục | Thông số kỹ thuật |
|---|---|
| Số sản phẩm | PM-K45-P |
| Mã số sản phẩm | PM-K45-P |

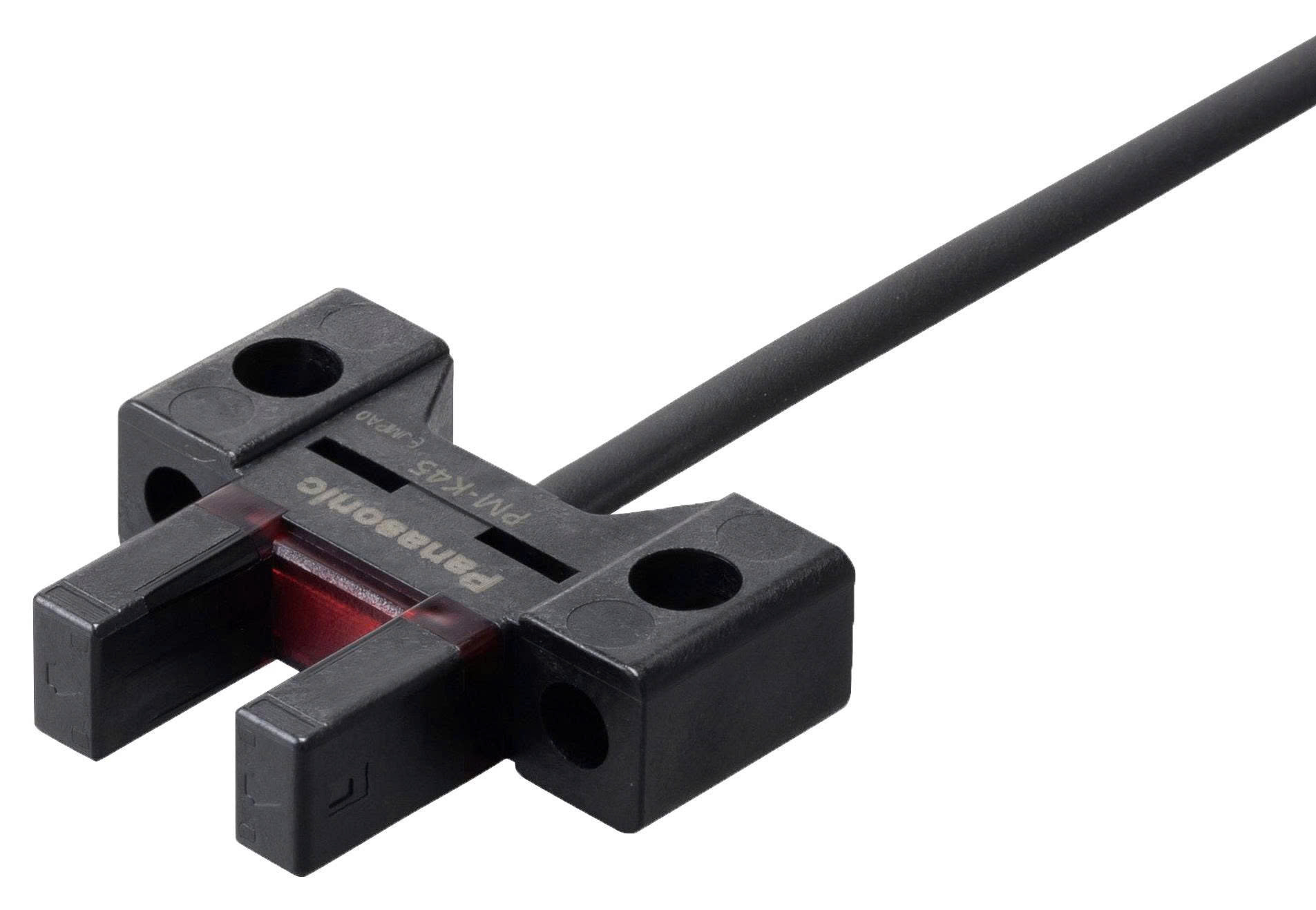

| Tên sản phẩm | Bộ khuếch đại tích hợp / Cảm biến quang điện vi mô hình chữ U |
| Chi tiết sản phẩm | Nhỏ gọn / Loại cáp [Loại K] |
| Quy định và chứng nhận áp dụng | Dấu CE (Chỉ thị EMC, Chỉ thị RoHS), Dấu UKCA (Quy định EMC, Quy định RoHS), ISO 13849-1 (Loại 1, PLc) (Lưu ý), Chứng nhận công nhận UL/c-UL (Lưu ý): Phù hợp từ tháng 12 năm 2021. |
| Phạm vi cảm biến | 6 mm 0,236 in (cố định) |
| Đối tượng cảm biến tối thiểu | Vật thể mờ đục 0,8 × 1,2 mm 0,031 × 0,047 in |
| Độ trễ | 0,05 mm 0,002 in hoặc ít hơn |
| Khả năng lặp lại | 0,01 mm 0,0004 in hoặc ít hơn |
| Điện áp cung cấp | 5 đến 24 V DC ±10 % Độ gợn PP 10 % hoặc ít hơn |
| Tiêu thụ hiện tại | 15 mA hoặc ít hơn |
| Đầu ra | Transistor PNP cực thu hở ・Dòng điện nguồn tối đa: 50 mA ・Điện áp áp dụng: 30 V DC trở xuống (giữa đầu ra và + V) ・Điện áp dư: 2 V trở xuống (ở dòng điện nguồn 50 mA), 1 V trở xuống (ở dòng điện nguồn 16 mA) |
| Đầu ra: Hoạt động đầu ra | Được tích hợp 2 đầu ra: Light-ON / Dark-ON |
| Đầu ra: Bảo vệ ngắn mạch | Đã hợp nhất |
| Thời gian phản hồi | Trong điều kiện nhận được ánh sáng: 20 μs hoặc ít hơn Trong điều kiện không có ánh sáng: 80 μs hoặc ít hơn (Tần số đáp ứng tối đa: 3 kHz) (Lưu ý) (Lưu ý): Tham khảo ghi chú trên trang thông số kỹ thuật để biết tần số đáp ứng. |
| Chỉ báo hoạt động | Đèn LED màu cam (sáng lên khi có ánh sáng chiếu vào) |
| Mức độ ô nhiễm | 3 |
| Sự bảo vệ | IP64 (IEC) |
| Nhiệt độ môi trường | -25 đến +55 ℃ -13 đến +131 ℉ (Không được ngưng tụ sương hoặc đóng băng), Bảo quản: -30 đến +80 ℃ -22 đến +176 ℉ |
| Độ ẩm môi trường xung quanh | 5 đến 85% RH, Bảo quản: 5 đến 95% RH |
| Độ rọi xung quanh | Ánh sáng huỳnh quang: 1.000 ℓx tại mặt tiếp nhận ánh sáng |
| Khả năng chịu điện áp | 1.000 V AC trong một phút giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Điện trở cách điện | 20 MΩ hoặc hơn, với megmeter 250 V DC giữa tất cả các đầu nối nguồn được kết nối với nhau và vỏ bọc |
| Khả năng chống rung | Tần số 10 đến 2.000 Hz, 1,5 mm 0,059 ở biên độ kép (gia tốc cực đại 196 m/s 2 ) theo các hướng X, Y và Z trong hai giờ mỗi hướng |
| Khả năng chống sốc | Gia tốc 15.000 m/s2 ( khoảng 1.500 G) theo các hướng X, Y và Z ba lần mỗi hướng |
| Nguyên tố phát xạ | Đèn LED hồng ngoại (Bước sóng phát xạ cực đại: 855 nm 0,034 mil , không điều chế) |
| Vật liệu | Vỏ: PBT Phần hiển thị: Polycarbonate |
| Cáp | Cáp cabtyre 4 lõi 0,09 mm 2 , PVC, dài 1 m 3,281 ft |
| Chiều dài dây | Có thể kéo dài tối đa 100 m 328.084 ft bằng cáp 0,3 mm 2 hoặc lớn hơn. (Lưu ý 1): Nếu cáp được kéo dài đến 20 m 65.617 ft hoặc dài hơn, hãy xác nhận rằng điện áp cung cấp ở đầu cáp được gắn vào cảm biến là 4,5 V hoặc cao hơn. (Lưu ý 2): Đối với các ứng dụng an toàn, không vượt quá 30 m 98.425 ft. |
| Cân nặng | Trọng lượng tịnh: khoảng 10 g. Trọng lượng tổng: khoảng 15 g. |
| Nhận xét | Khi điều kiện đo lường không được chỉ định chính xác, điều kiện được sử dụng là nhiệt độ môi trường xung quanh +23 ℃ +73,4 ℉ . |
