Đo mật độ từ trường với cảm biến 3 trục!
Thiết bị đo từ trường Hioki được thiết kế để đo mật độ từ thông và mức độ ảnh hưởng từ trường, và có thể sử dụng để đánh giá có phù hợp với ICNIRP 2010 và IEC / EN62233 và trong nghiên cứu về ảnh hưởng từ trường. FT3470-51/52 đo mật độ từ thông và ảnh hưởng từ trường bởi các sản phẩm được sản xuất tại cơ sở khách hàng hoặc được sản xuất bởi các thiết bị trong môi trường khách hàng. 1 cảm biến (FT3470-51), 2 cảm biến (FT3470-52)

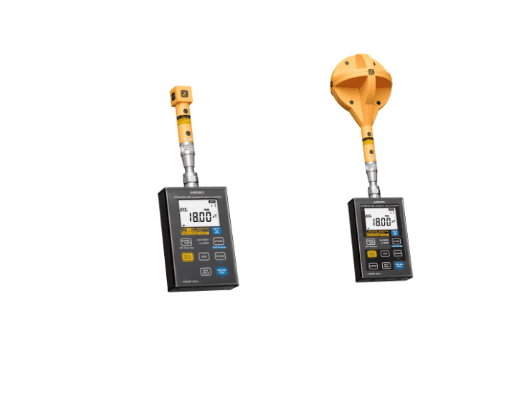

Thiết bị đo từ trường
Model: FT3470-51/-52
Tính năng và đặc trưng sản phẩm
- Tuân thủ chỉ dẫn của ICNIRP 2010 cũng như các tiêu chuẩn liên quan khác để kiểm tra đánh giá.
- Phù hợp với IEC 62110 / IEEE 644 cũng như IEC 62233.
- Đi kèm với Cảm biến 100 cm2 được sử dụng với phân tích tiêu chuẩn IEC / EN 62233. Cảm biến 3 cm2 được sử dụng để phân tích sự phân bố từ trường
- Đơn vị hiển thị do người dùng lựa chọn (T, A / m và G)
- Đo lường dễ dàng
- Đi kèm với phần mềm ứng dụng PC
- Đầu ra RMS hoặc dạng sóng từ trường 3 trục
Ứng dụng
- Đo từ trường trong môi trường, dưới các đường dây truyền tải
- Đo từ trường ở các khu vực gần các thiết bị điện
Thông số kỹ thuật
| Mật độ từ thông (băng thông) | 10 Hz to 400 kHz/ 10 Hz to 2 kHz/ 2 kHz to 400 kHz |
| Mức độ ảnh hưởng | Công cộng / Nghề nghiệp |
| Hiển thị | Trục đơn X, Y, Z (2000 số đếm), Giá trị RMS tổng hợp R (3464 số đếm), Mật độ từ thông (đơn vị: T, G, A / m), Mức độ ảnh hưởng (đơn vị:%) |
| Mật độ từ thông / Phạm vi và độ chính xác | [Trục X, Y, Z] Dải đo hiệu quả: 2.000 μT đến 2.000 mT, 4 dải,
Độ chính xác: ± 3.5% rdg. ± 0,5% f.s. [Trục R] Dải đo hiệu quả: 3,464 μT đến 3,464 mT, 4 dải, Độ chính xác: ± 3,5% rdg. ± 0,5% f.s. [Dải tần số đo phù hợp] ở chế độ 10 Hz-400 kHz: 50 Hz đến 100 kHz ở chế độ 10 Hz-2 kHz: 50 Hz đến 1 kHz ở chế độ 2 kHz-400 kHz: 5 kHz đến 100 kHz |
| Mức độ ảnh hưởng/ Phạm vi và độ chính xác | [Trục X, Y, Z] Phạm vi đo hiệu quả: 20,00% đến 200,0%, 2 dải
[Trục R] Dải đo hiệu quả: 34,64% đến 346,4%, 2 dải, Độ chính xác: từ 50 Hz đến 1 kHz ± 3,5% rdg. ± 0,5% f.s. Độ chính xác: từ 1 kHz đến 100 kHz ± 5,0% rdg. ± 0,5% f.s. |
| Giao diện giao tiếp | [Đầu ra hỗ trợ] Đầu ra RMS của kết quả, Đầu ra mức ảnh hưởng, Đầu ra dạng sóng của mật độ từ thông X / Y / Z mỗi trục, Đầu ra: 0,1 mV / giá trị hiển thị đếm
[USB 1.1] Lưu trữ dữ liệu với phần mềm |
| Các chức năng khác | Chức năng bộ nhớ: Lên đến 99 dữ liệu giá trị đo, Chức năng làm chậm, Giữ giá trị lớn nhất, Tự động tắt nguồn, Bật / tắt âm thanh Buzzer |
| Nguồn cấp | Pin Alkaline LR6 × 4, 0.8mVA, thời gian hoạt động liên tục khoảng: 10 giờ hoặc sử dụng cục sạc 9445-02 (công suất tiêu thụ 1.0mVA) |
| Kích thước và khối lượng | Máy chính 100 mm (3.94 in) W × 150 mm (5.91 in) H × 42 mm (1.65 in) D, 830 g (29.3 oz), (bao gồm pin) Cảm biến 100 cm2: φ122 mm (4.80 in) × 295 mm (11.61 in)L, 220 g (7.8 oz) Cảm biến 3 cm2: φ 27 mm (1.06 in) × 165 mm (6.50 in)L, 95g (3.4 oz) |
| Phụ kiện | Cảm biến 100 cm2 × 1, Cảm biến 3 cm2 × 1(Chỉ FT3470-52), Hướng dẫn sử dụng × 1, Đĩa CD phần mềm FT3470 × 1, cáp USB × 1, Pin LR6 (AA) × 4, Cục sạc 9445-02 × 1, cáp mở rộng 9758 × 1(Chỉ FT3470-52), Cáp đầu ra 9759 × 1(Chỉ FT3470-52), Hộp đựng × 1 |
Phụ kiện mua thêm (Optional)
| Cáp mở rộng (Cho FT3470-51) | 9758 |
| Cáp đầu ra (Cho FT3470-51) | 9759 |
