Đo rõ ràng độ trắng trong màn hình laser - Được thiết kế đặc biệt cho đèn laser RGB!
Máy đo độ chói laser RGB TM6103 đánh giá cân bằng trắng của màn hình sử dụng tia laser bằng cách đo bước sóng tâm và công suất quang học, là những đặc tính chính trong việc đánh giá nguồn sáng laser, sử dụng Phương pháp bước sóng tâm rời rạc độc quyền, một kỹ thuật mới để đo trực tiếp bước sóng tâm và công suất quang học của nguồn sáng laser. Các ứng dụng bao gồm các quy trình được thiết kế để điều chỉnh và kiểm tra các tia laser RGB được sử dụng trong màn hình hiển thị và màn hình gắn ở đầu xe ô tô bằng cách đo độ chiếu sáng bức xạ, bước sóng tâm, độ chói và sắc độ.

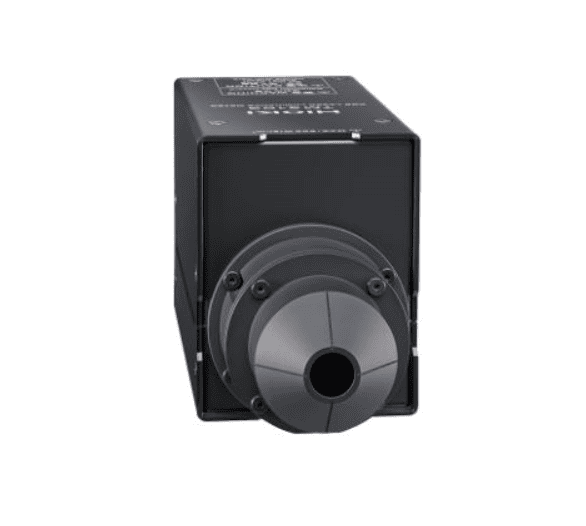

Thiết bị đo độ chói Laser RGB
Model: TM6103
Tính năng và đặc trưng sản phẩm
- Phương pháp bước song tâm rời rạc độc quyền cho phép đo quang laser
- Giảm một nửa thời gian điều chỉnh với điều hướng cân bằng trắng
- Đo đồng thời tới 9 điểm trên màn hình 12 inch
- Chức năng ánh sáng được điều chế cho màn hình có gam màu rộng
- Cho màn hình, đèn nền
Thông số kỹ thuật
| Đối tượng đo | Đèn laze
Lưu ý: Độ chính xác được đảm bảo với nguồn sáng laser. Độ chính xác không được đảm bảo với đèn chiếu sáng A (bóng đèn) tiêu chuẩn. |
| Các thông số đo | Độ bức xạ, độ chói, bước sóng tâm
Giá trị tối ưu XYZ, sắc độ (xy, u’v ’), nhiệt độ màu tương quan, delta uv, bước sóng ưu thế, tỷ lệ NTSC, giá trị mục tiêu cân bằng trắng của đại lượng đo bức xạ |
| Đại Lượng bức xạ | Độ bức xạ |
| Dải đo | 0.002 to 600 [W/m^2] |
| Độ chính xác tương đối | ±4.6% rdg. (473 nm, 40 μW) Tiêu chuẩn (532 nm, 60 μW) ±4.6% rdg. (633 nm, 80 μW) |
| Độ chính xác | ±8% rdg. (532 nm, 3 W/sr • m^2) |
| Đại lượng quang trắc | Độ chói |
| Dải đo | 2 to 300 000 [cd/m^2] |
| Dải đo bước sóng tâm | Xanh nước biển : 435 nm đến 477 nm, Xanh lá : 505 nm đến 550 nm, Đỏ : 615 nm đến 665 nm |
| Chức năng hỗ trợ điều chỉnh cân bằng trắng | (Đặt thông số) Giá trị mục tiêu của đại lượng quang trắc, dung sai của đại lượng đo quang, giá trị mục tiêu của sắc độ (x, y), dung sai về sắc độ (x, y) |
| Giao tiếp | LAN (TCP / IP). Không có màn hình hiển thị trên thiết bị. |
| Nguồn cấp | Bộ chuyển đổi AC: Z1008 (100 V AC đến 240 V AC, 9.5 VA) |
| Kích thước và khối lượng | 65 mm (2.56 in) W × 83 mm (3.27 in) H × 175.7 mm (6.92 in) D, 790 g (27.9 oz) |
| Phụ kiện | Bộ chuyển đổi AC: Z1008 × 1, Dây nguồn × 1, Nắp chắn sáng × 1, Cáp LAN (3 m, chiều dài 9,84 ft), Hướng dẫn sử dụng × 1, Đĩa ứng dụng CD-R (chương trình ứng dụng Tiện ích Laser RGB) × 1 |
